圆筒清理筛的来源及其特点介绍

返回列表 来源: 发布日期: 2019.01.03

一、圆筒清理筛的研究意义

1.丰收季节,农民总是在不停的忙碌收割粮食,收割完之后还要进行粮粒的去皮、分级、清理以及系列的后续工作。传统的人工筛网和老式风车已经不能跟上现在的粮食清理工作,而且人工清理的也不是很干净,且效率低。

2.为了能减轻农民的劳动强度,降低生产成本和减少环境污染,提高农产品的质量,安全和效益,并且能增加农民的人均收入,随着科技水平的进步,农业机械化发展水平提高,粮食播种机,空中播种,收割机等等,对于粮食清理方面,便有了粮食清理筛,目前的粮食清理筛分为圆筒清理筛和振动清理筛两种。今天,主要介绍圆筒清理筛的特点!

二、圆筒清理筛的概述

圆筒筛可广泛用于冶金、建材、化工、粮食、医药、磨料及化肥等行业的干式粉状或颗粒状物料的筛分,特别适合于干法生产机制砂,也可用于颗粒状的湿物料筛分。

圆筒筛的工作部分为圆筒形,:原粮进入料斗并通过溜槽自动流入筛筒,在筛筒内进行筛理,小于筛孔孔眼的物料落入物料出口、大于筛孔孔眼的大杂则留在筛筒内并进入杂质出口。

圆筒清理筛是由六大部分组成:机架、喂料装置、筛筒、清筛机构、输送装置和传动机构。

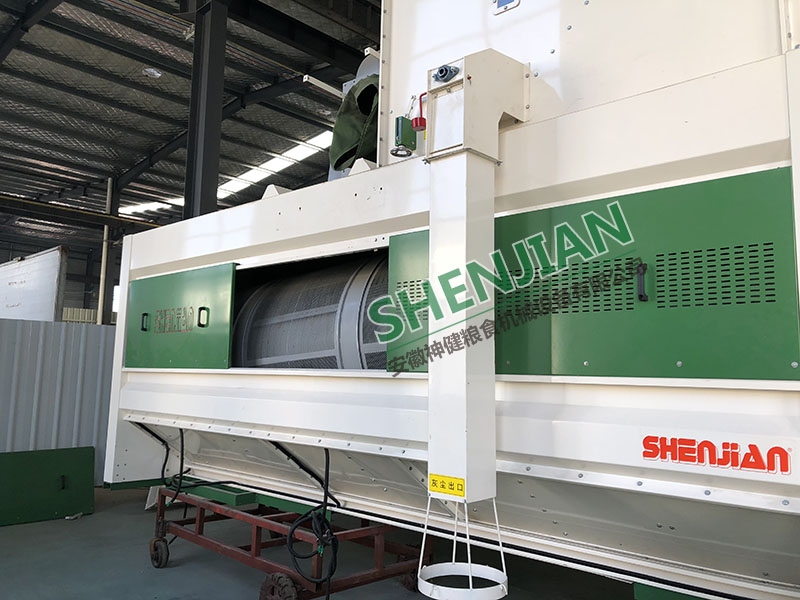

圆筒清理筛

三、圆筒清理筛的发展历程

目前,圆筒筛是一种常用的粮食筛选机械,它一般适用于收获后的粮食物料,诸如玉米、小麦、水稻、大豆等的初级大杂质清理,根据该物料的密度、厚度和直径大小分离净粮和杂质。 其工艺流程是 一般来说,圆筒筛对于大杂的清理效果好,除杂效率高,使大杂中不含有完好饱满的颗粒或净料。但是,现有的圆筒筛功能比较单一,只能除去粮食中颗粒较大的杂质,而收获后的粮食物料中不仅有颗粒比重较大杂质,同样还含有细碎秸秆、尘土等颗粒比重较小的杂质和小石子等颗粒较小比重较大的杂质,目前,对于粮食中的颗粒比重较小的杂质、颗粒较小比重较大的杂质均需要通过粮食处理后续设备去除。

综上所述,为了克服现有技术问题的不足,我司新发展的圆筒清理筛,引进德国工艺,前吸风系统,在清选前去除粉尘和轻量杂质,在出口处配有一个带螺旋密封系统的单独沉降室,使改产品的流动性大大改善。主风选系统独立于前吸风系统,利用空气调节原则来调节空气量和速度,主风选系统的设计基于带有调节挡板的两个通道,从而控制通过产品的气流。主风选系统在出口处配有一个带螺旋密封系统的沉降室。风选系统要连接单独的风机和中央风力体系。

一:上筛箱:有三层筛,用于去除物料中的大中小杂质

二:下筛箱:配备三层筛,也可以分离大中小杂质及谷物颗粒,所有筛层可以更换并装有防冻橡胶球,保持筛面干净。

杂质去除率大于等于90%以上,大杂和小杂中含完整粮粒率小于1.5%,不完善颗粒带有赤霉病的颗粒,壳皮,秸秆等物料也能通过风选系统筛选出来。

四、圆筒清理筛杂物的分类

以化学成分区分可分为有机杂质和无机杂质,无机杂质:包括砂石、泥块、灰尘、煤渣、玻璃、金属物等各类无机物。有机杂质:包括各类植物的根、茎、叶,异种粮粒、霉变粒、绳头纸屑等。

 杂质的形态及物理性质分

 (1) 按粒度大小可分为大杂、小杂合并肩杂。

 (2)  按悬浮速度和密度的大小可分为轻杂和重杂。

圆筒清理筛

五、圆筒清理筛筛网直径

1.粗筛网孔径:

玉米筛孔直径16mm~24mm

小麦筛孔直径10mm~16mm

大豆筛孔直径14mm~16mm

2.细筛网孔径:

玉米筛孔直径4.5mm~6.5mm

小麦筛孔直径1.6mm~18mm

水稻筛孔直径1.8mm~2.0mm

大豆筛孔直径4mm~ 5.5mm

六、圆筒清理筛的安装与调试

1. 机器的安装

(1)安装前应检查整机的各部有无因运输、搬运、保管等方面原因造成的机件松动及损坏现象,并对减速机及其转动部件进行加油。

(2)设备要定期检查、维护。减速机要遵照生产厂家的使用说明书进行润滑,其转动部分,半年润滑一次,要经常观察载力大转速高的部位,发现异常及时维护。

2.  转速的调整

加工过程中粮粒在筛筒内的状况和转速有关,每一-转内的种子动态分为随筛面上升时的相对静止、在筛面上相对滑动、离开晒面自由下落的三个阶段。种子接触筛孔机会越多,分级效果就越好。因此筛筒的转速应该根据加工对象不同进行调整。本机筛筒的转速为na=40r/min.

3.喂料斗的调整

喂料斗装有均衡进分料机构,通过调整调节板间隙,可调整料流的大小和等宽、均厚、等量的进入双层筛筒,达到筛笥喂入量的分配均匀。

七、圆筒清理筛的操作使用

1.为了保护筒筛不受损坏,应遵守开机停机程序:开机程序:开机一喂料一开风机一正常运行

停机程序:正常运行一停止喂料一待物料走完一 关风机一 停机要牢记必须空机启动。;

2.首次开机,检查传动系统,筛筒、进出料口及风机运行情况有无异常声响。

3.开机一小时后,检查电机、减速器、注意加油(上有加油孔、一个月加油一次)主轴轴承温升情况、最高温度为 70°C.

4.设备运行中,经常检查筛孔堵塞情况,使其有效的清理筛孔。

5.设备用于季节性生产时,当生产结束后,应全面清除物料和污物,做一次全面检修,排除故障做好防锈、防晒、防雪处理后封存。

6.产量调节:在筛孔尺寸不变的情况下,可以通过调节托轮垂直距离的方法,改变筛笥轴线垂直面上的倾角,因而改变产量,但这种调节产量的方法是有限的。

A.安全与规则

(1) 电机外壳必须接地;

(2)工作时切勿用手触及运动部件;(3)本机移动时必须切断电源;

B.运输与保管

(1)  本机发运不用包装;

(2)  本机整机运输,如移动式,必须拆下行走底盘。

八、圆筒清理筛的维修注意事项

每班工作之前必须检查机器的技术状态,检查V带是否有损坏现象。经常检查机器各润滑部位并定期加润滑油。备用筛筒要妥善保管,长期存放时,应对筛筒进行彻底清理,并对表面进行涂油处理,避免损坏161

该机如季节加工结束或者更换品种后,必须全面清理机器。此时机器继续运转,直至机器中的残留粮粒和杂物全部清除干净,必要时停机清出筛筒内的残留物。

(注意:停机时,-定要切断电源,防止机器突然启动,造成安全事故) 加工车间应该经常保持良好的通风、干燥和防尘,以防机器的锈蚀。
